金網
wire mesh
ミクロンサイズから大型まで、ふるい分けや精密フィルターなど幅広い用途に対応。
ステンレスや樹脂など様々な素材と高い耐久性で長期使用にも安心です。
金網の目合

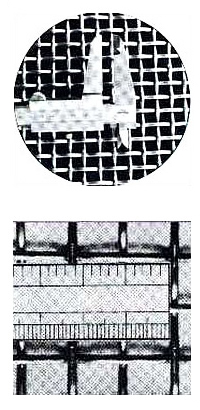

目開きの測り方
| 目開き(w) | 2つの近接する縦線又は横線の内径（金属線の空間の一辺を計測）。金属線の空間の一辺を計ります。 |
|---|---|
| 線径(d) | 金網ワイヤーの直径 |
| ピッチ(p) |
1）2つの近接したワイヤーの中心間の距離 2）目開き(w)とワイヤー直径(d)との合計値 |
メッシュ
| メッシュ |
金属の中心から中心の25.4mm(1インチ)間の一辺の網目の数。 金網線の太さによっても目開きが異なりますから使用目的によって線の太さとメッシュとが決まります。 網目の細いものになりますと0.02mmφ線×635メッシュで目開きが20ミクロンですが、これより細いものもございます。 |
|---|
金網の素材
| オーステナイト系ステンレス鋼線 | SUS304、SUS316、SUS316L 他 |
|---|---|
| フェライト系ステンレス鋼線 | SUS430 |
| その他特殊鋼線 | ニッケル、インコネル、ハステロイ、モネル、チタン 等 |
織り方

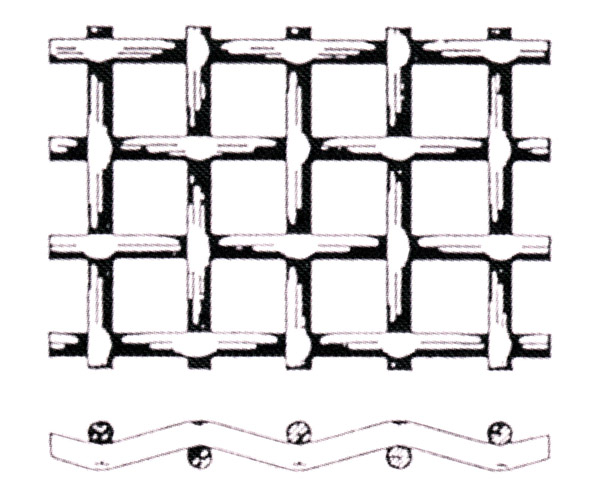

平織
縦線と横線が一定の間隔を保ち、1本ずつ相互に交わっている織り方、及びこれに類するもの。

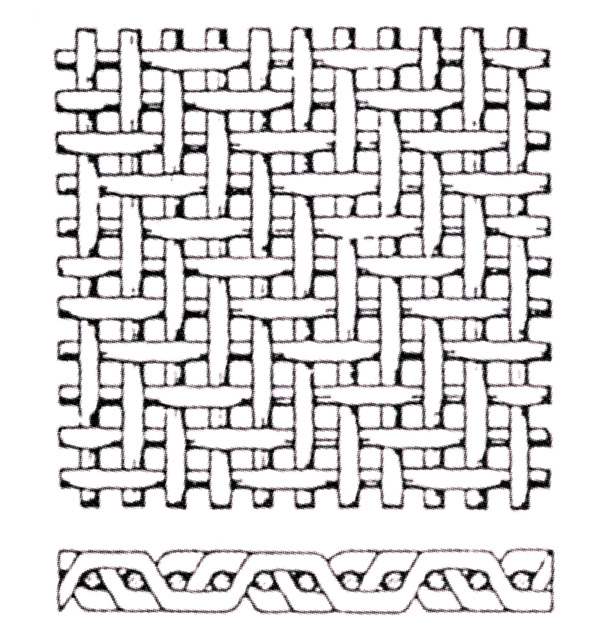

綾織(A)
縦線と横線が一定の間隔を保ち、相互に2本以上ずつ乗り越して交わっている織方、及びこれに類するもの。
（線が2本にまたがるため、線の曲折角度が大きく比較的太い線の使用が可能である。）
杉綾織(B)
綾織の均斉を保つ為、一定の間隔ごとに綾目を交互に変えてバランスを取った織り方である。

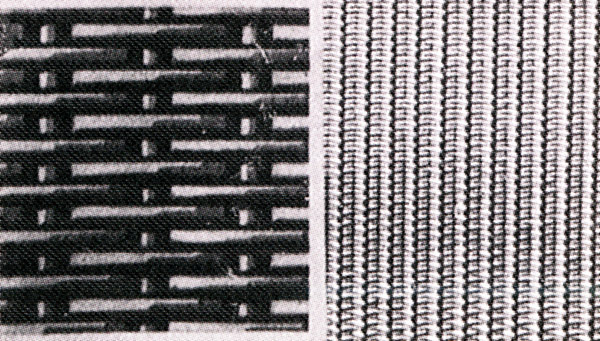

平畳織
平織りの織り方で横線が相接触して並べられているもの。

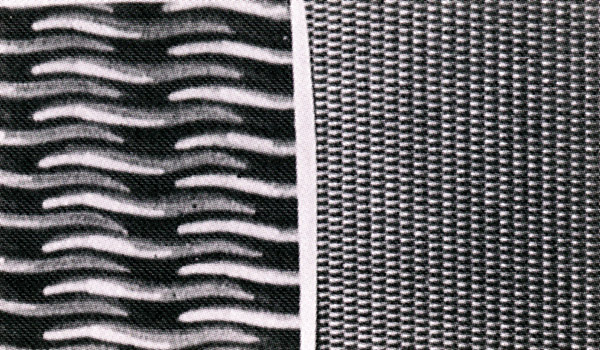

綾畳織
畳織を綾織にしたもので横線が相接し二重に重なっているので、網目の見透かしが出来なく斜めの間隙の網目を濾過に使用されます。

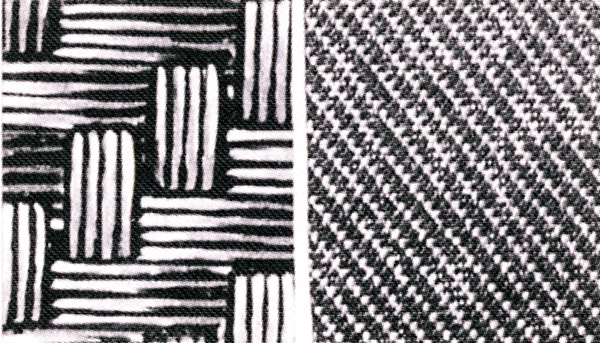

綾むしろ織
縦及び横の線数本を並べて一括し織り込んだもの。
（空間率が小さく、濾過などに使用されます。）

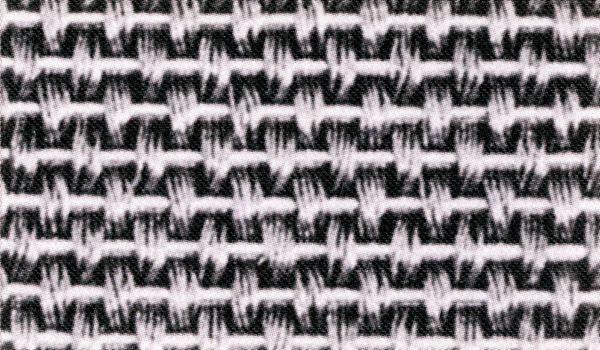

縦撚線平織
平織で縦に撚線を用いて編んだもの。

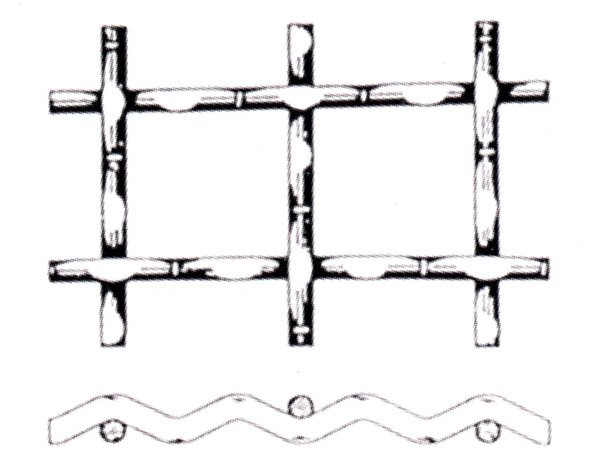

クリンプ織
縦線および横線をクリンプして型波を1山半以上にして織ったもの。

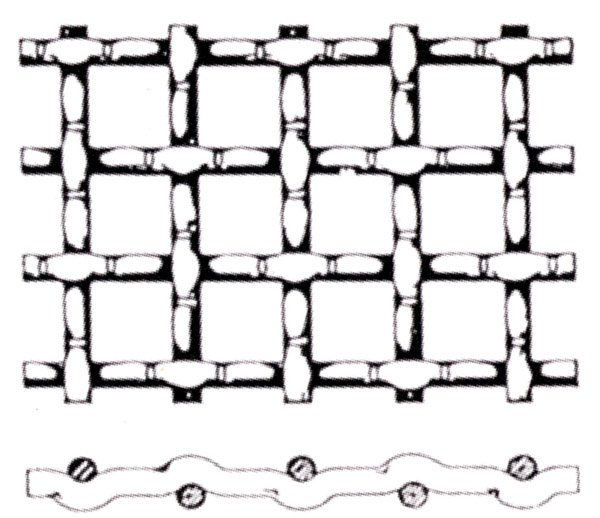

ロッククリンプ織
あらかじめ線の交差部に大きいウェーブをつけ、縦線と横線が線径の1/2づつ抱き合っているもの。

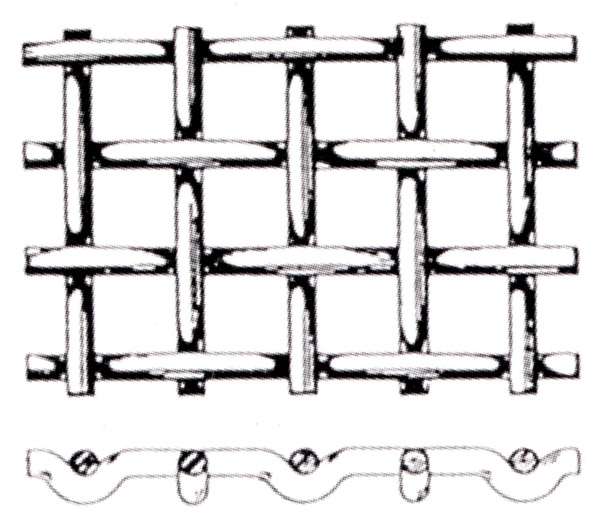

フラットトップ織（滑面織）
表面を滑らかにし、線交叉の突起を裏面にしたもの。

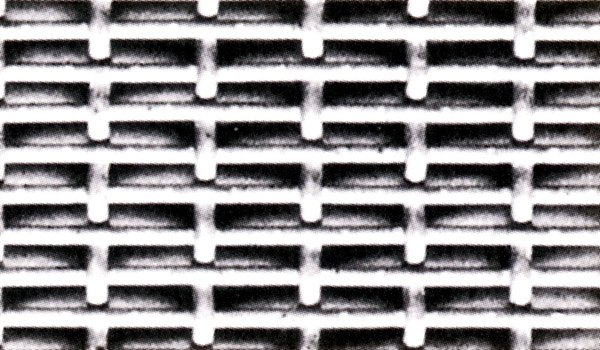

トンキャップ織（長目織）
長目の織り方で空間率が大きく、主に振動ふるい等に使用し、濾過効率を上げるのに適しています。
（ふるい面積率が大きく能率を増し、粒子の目詰まりを避ける。）

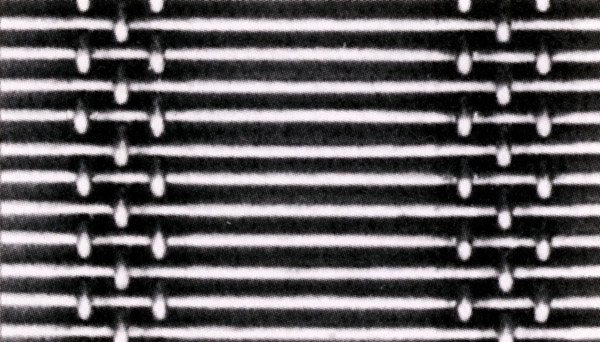

タイロット織（長目織）
長目の織り方で目合いの崩れぬように一方を2目続けて細かく編みこんである。
（空間率を大きくし、振動ふるい等に使用し能率を上げる。）

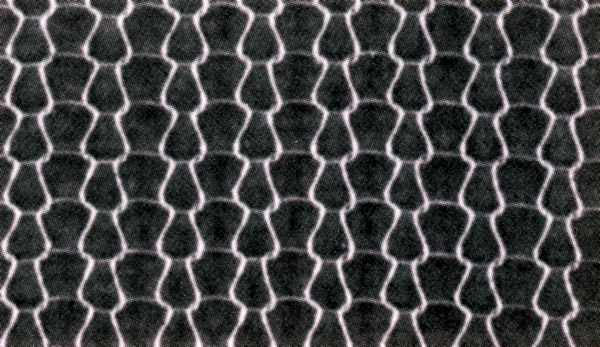

からみ織
メリヤス織のように線を絡みあわせて編んだ織り方。
菱形織
線を一つねじりあわせて菱形状に編んだもの。
（組み合わせ方によりコンベヤ用としても使用）

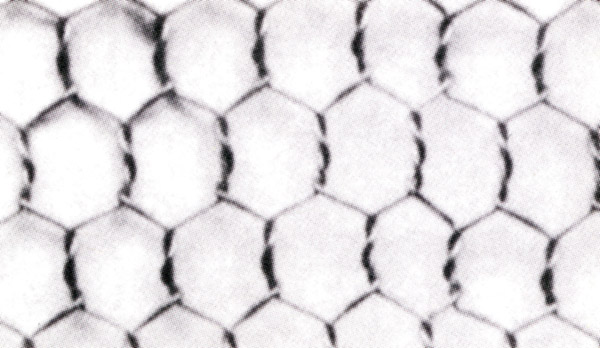

亀甲織
線を三つ以上ねじりあわせて六角形にした編み方。

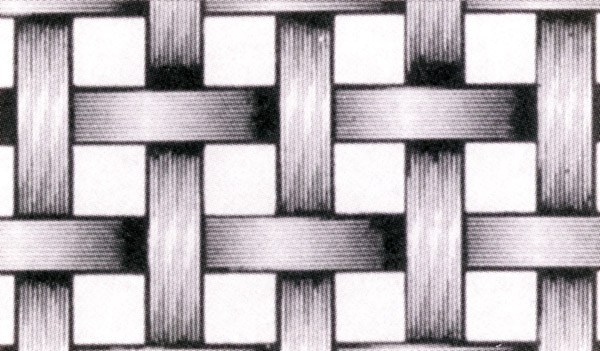

樹脂網
ナイロンやポリエステルといった樹脂を使って編んだもの。
金網の特徴
多様な用途
ふるい分けから精密フィルターまで幅広い用途に対応
精密な目合
20ミクロンから大型まで精密な目合を実現
高い耐久性
金属製で長期間の使用に耐える高い耐久性
